Mini guía de conexión de potenciómetros

Los potenciómetros siempre están presentes en uno que otro circuito que armamos.
Sin embargo, la memoria nos traiciona y de cuando en cuando tengo que consultar con la red la manera en que se conecta. Para todos aquellos que tienen el mismo problema, les dejo esta mini guía.

Imagen de un potenciómetro con sus terminales numerados y al lado su representación electrónica.


En esta imagen vemos la morfología mas común de un potenciómetro, lo importante es la numeración y ubicación de sus terminales. Cualquier potenciómetro que veamos en esa posición tendrá los terminales numerados de acuerdo al dibujo.

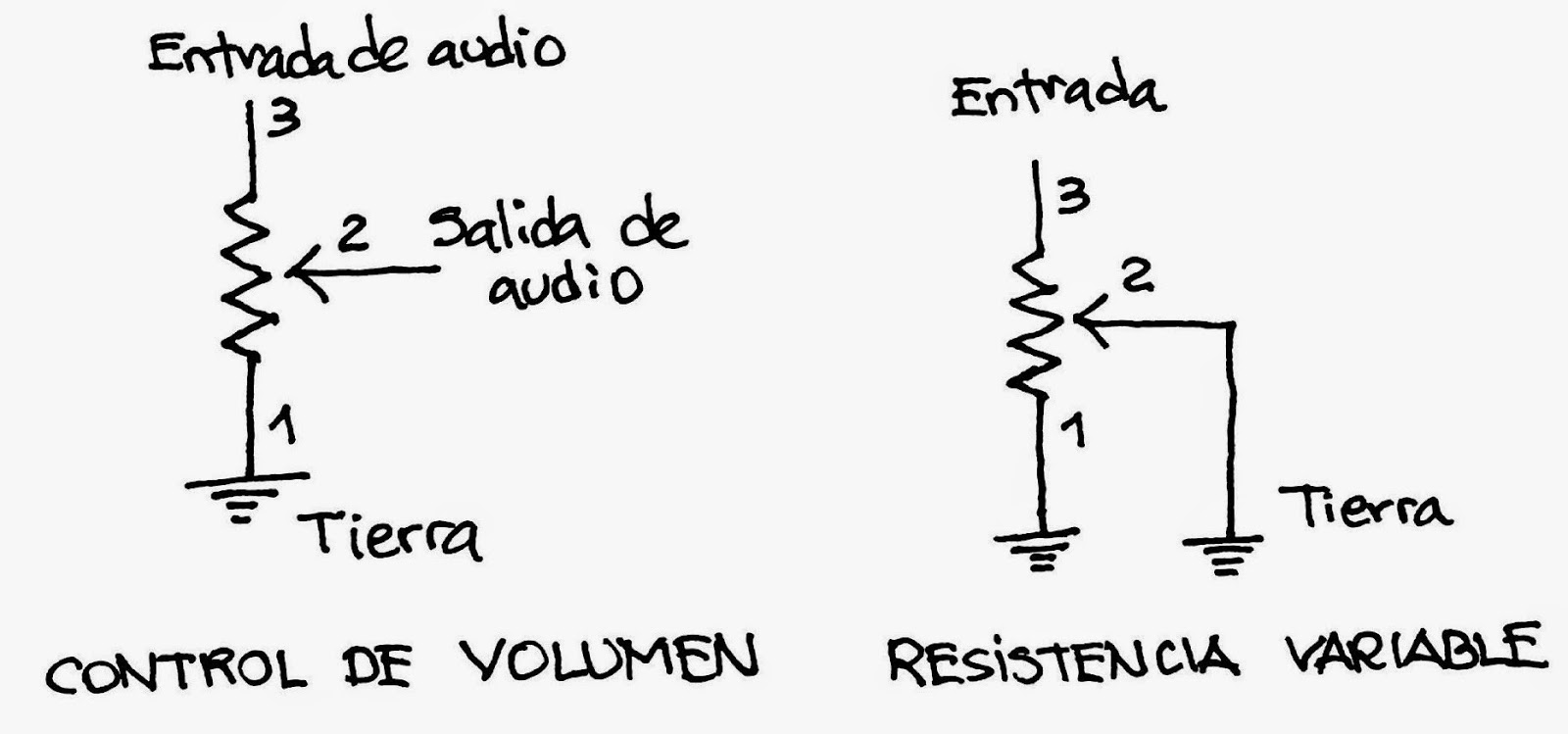

En esta imagen vemos el esquema electrónico de un potenciómetro con los terminales numerados para las conexiones mas comunes:
Control de volumen, para controlar el nivel de audio de un amplificador por ejemplo, y como Resistencia Variable, todos sabemos que una resistencia tiene un valor fijo, sin embargo en ocasiones queremos variarla. Incluso esta configuración la podemos usar cuando no contamos con la resistencia del valor necesario y si un potenciómetro.
